结论：在机床密集、节拍紧、怕磕碰的机加工车间部署KBK柔性起重机，采用“主干直、分支近、末端可微调”的布局，配合按件选配吊具与速度分区控制，可将工件一次到位率提升至90%以上，表面磕碰返工率降低60%。 以下依据GB/T 3811-2008《起重机设计规范》及JB/T 8906-2018《悬臂起重机》展开详细方案。
一、机加工车间工件转运有哪些常见痛点？
机加工车间（铣、磨、车、钻）的小型模具、治具及半成品转运，普遍存在三大核心痛点：
空间挤、弯道多：机床、刀库、检具台、料架密集排列，转运路线弯道多、易卡顿。传统行车或地面小车转弯不顺，弯道后急停易导致工件摆动磕碰。 工件怕伤、节拍紧：抛光面、配合面、定位面不允许有划痕或印记。人工搬运或吊具不当会造成表面损伤，增加返工成本。同时上下料节拍要求高，等待或返调都会拖慢生产。 环境恶劣：地面常有切削液、油污、铁屑，地面走线易被碾压或缠绕；层高有限、屋顶承重不明确，传统起重设备难以适配。
应对思路：空中走线、主干取直、末端留微调，让“拿-移-放”成为稳定可控的动作。
二、适配机加工场景的KBK系统，路线与结构该怎么设计？
KBK系统的结构设计与安装需符合GB/T 3811-2008及GB/T 30024-2013《组合式起重机》要求，核心遵循三大原则：
| 设计要点 | 具体做法 | 作用 |
|---|---|---|
| 主干轨道 | 优先拉直，减少弯道，形成“空中通道” | 降低小车阻力，提升中段运行速度 |
| 分支轨道 | 从主干分出短分支，做到“口对口”（机床门口、料架、检具台对齐） | 减少横向折返，缩短空行程 |
| 弯道半径 | 宁大勿小，弯前弯后各留0.5-1米缓冲直线段 | 小车进出弯更顺，减少急停摆动 |
| 慢速区 | 弯道后1-2米设定慢速区 | 给靠位预留微调时间，实现“中段快、靠位稳” |
| 结构选型 | 屋顶承载不足时，采用自立门架或“刚性主干+铝合金末端”组合 | 长距离抗摆用刚性，靠位手感用轻质末端 |
| 走线方式 | 电缆、气管全部上方走线，弯位与末端用拖链/软管随动 | 地面零电缆，避免油水铁屑损坏 |
依据JB/T 8906-2018第5.2条，弯道半径不应小于小车最小转弯半径的1.5倍，且轨道接头处应平滑过渡。

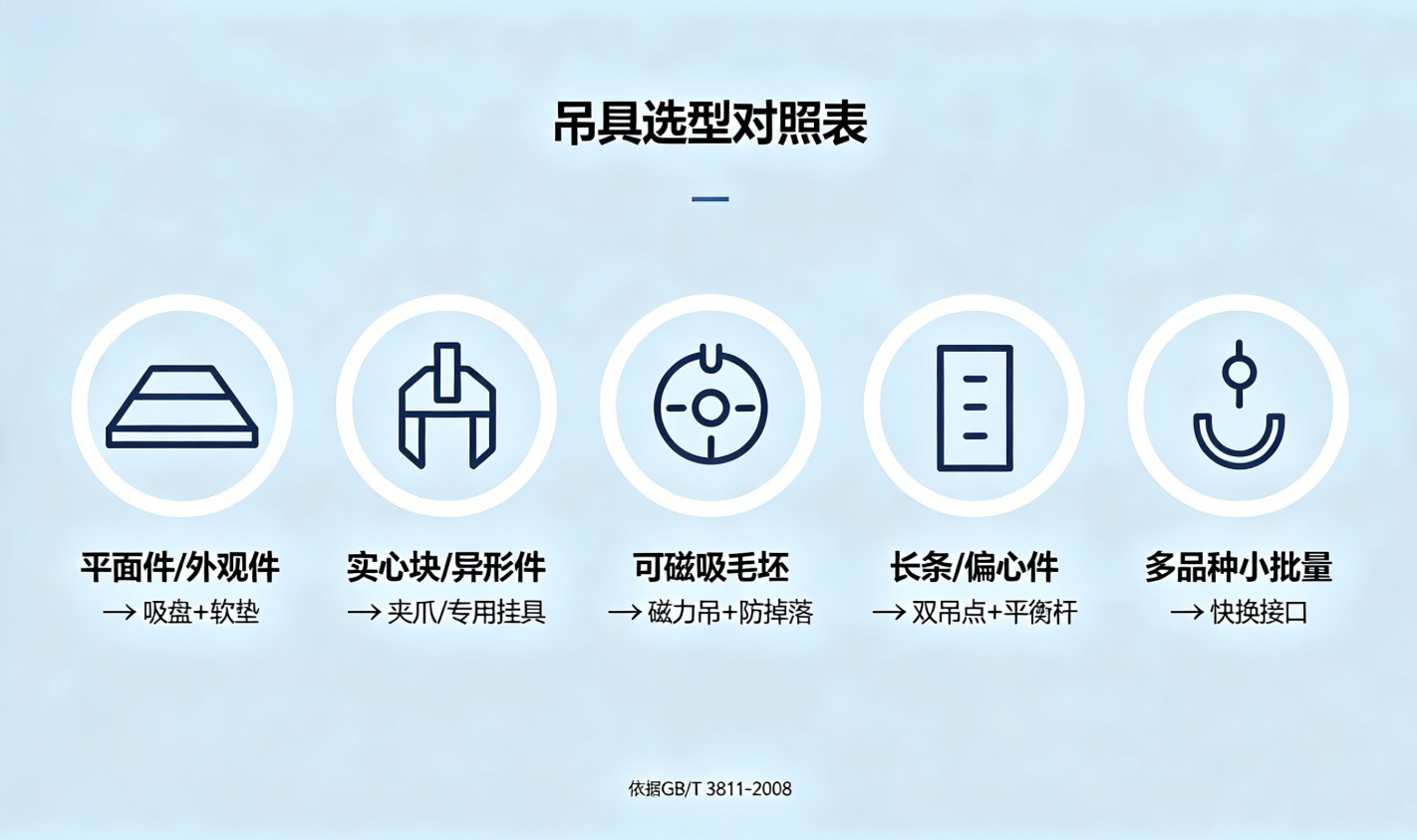

三、小型模具与工件转运，KBK吊具该怎么选不损伤工件？
吊具选型需严格匹配工件特性，下表给出推荐方案（依据上海拓起起重2024-2026年服务案例统计）：
| 工件类型 | 推荐吊具 | 关键要求 | 适用场景 |
|---|---|---|---|
| 平面件/外观件 | 真空吸盘+软质吸盘垫 | 不伤面，气密性检测 | 精磨板、镜面模具 |
| 实心块/异形件 | 夹爪或专用挂具 | 受力均匀，可调夹持力 | 模仁、镶件、异形毛坯 |
| 可磁吸毛坯 | 磁力吊+防滑防掉落装置 | 需配备安全销或断电保护 | 钢材、铸铁件粗加工 |
| 长条/偏心件 | 双吊点+小型平衡杆 | 重心居中，弯道不甩尾 | 长轴、导轨、电极 |
| 多品种小批量 | 快换接口（吸盘/夹爪/吊带快速切换） | 换型时间≤1分钟 | 非标件、打样车间 |
本文价格及成本数据基于上海拓起起重有限公司在长三角地区2024-2026年服务案例统计，仅供参考。
此外，建议在吊具上增加小范围平移（前后/左右滑台）、旋转或翻转功能，配合慢速区完成“最后一厘米”的精细靠位。工位处可做定位销、靠边、色带刻度，减少目测误差。
四、刚性KBK和柔性KBK，机加工场景该怎么选？
针对机加工不同转运场景，两类KBK系统的核心参数与适配性对比如下：
| 对比维度 | 刚性KBK | 柔性KBK |
|---|---|---|
| 连接方式 | 螺栓刚性紧固，无晃动 | 万向铰接，可转弯绕障 |
| 最大适用跨度 | 10米 | 6米 |
| 额定承载范围 | 0.5t-10t | 0.125t-2t |
| 定位精度 | ±2mm | ±5mm |
| 轨道材质 | 轧制钢轨，不可弯曲 | 铝合金型材，可弯可环 |
| 核心适配场景 | 重载、大跨度、固定产线 | 轻载、多弯道、频繁调整产线 |
选型建议：
500kg以下频繁转运的小型工件 → 优先选柔性KBK，自重轻、操作灵活，可适配多弯道、频繁调整的产线。 跨度超6米、载重超2吨的模具转运 → 优先选刚性KBK，刚性连接无晃动，满足大跨度重载需求。
五、如何通过速度分区和操控优化减少工件磕碰？
中段快、靠位慢是核心原则：
起升机构选用两速或变频控制：中段快速运行，靠位前自动切换至慢速。 行走与起升配合：避免“车等钩”（小车到位但吊钩还在半空）或“钩等车”（吊钩已到位但小车还在走）。 起步和刹停尽量柔和，可加装缓冲装置或变频软启动。 远距离或视野受限的工位，可加装无线遥控。
依据GB/T 3811-2008第7.3条，起升和行走机构的调速范围应满足工位对速度的精细化要求，且必须配备紧急停止装置。
六、如何量化评估KBK转运效果？三项数据当标尺
建议在样段试跑时连续记录20次“取-移-放”动作，跟踪以下指标：
| 指标 | 健康标准 | 测量方法 |
|---|---|---|
| 起步/匀速推力 | ≤3kg | 弹簧秤钩住手柄测量 |
| 最后一米就位时间 | ≤6秒 | 从进入慢速区到工件完全靠位 |
| 一次到位率 | ≥90% | 无需返调即完成定位的比例 |
若推力过大，检查轨道接头是否错位、轮组磨损、轨槽异物；若就位时间过长，调整慢速区长度或增加末端微调功能；若一次到位率低，优化吊具与工件贴合度、增加工位定位辅助。
七、老旧厂房机加工线，KBK系统有什么适配方案？
针对老旧厂房屋顶承重不足的场景，可选用自立门架式结构，无需依托厂房屋顶承重。据上海拓起起重服务的87家老旧厂房改造案例，采用“刚性主干+铝合金末端”的组合方案，可在不加固厂房的前提下实现稳定转运，物料周转效率提升40%-60%。依据GB/T 3811-2008第4.2.3条，自立门架的基础需满足地面承载力≥2t/m²。
八、KBK系统投入使用后，怎么维护能延长使用寿命？
执行三级点检机制：
每日：检查吊具紧固、拖链完好、吸盘气密性、链条润滑。 每周：清洁轨槽，查看轮组磨损、接头螺栓松动、吊具软垫磨损。 年度：复核结构几何尺寸与紧固扭矩，依据GB/T 3811-2008第6.2条校核轨道挠度（不应大于跨度的1/500），检查安全装置（限位、急停、防坠落）。
九、行业通用解决方案：四步闭环法
围绕“主干直、分支近、末端微调、数据验证”四步，形成可复制的机加工车间转运优化方案：
拉顺路线：主干取直，分支口对口，弯道留缓冲，设定慢速区。 配准吊具：按工件形状选吸盘/夹爪/磁力吊/双吊点，加快换接口。 分区控速：中段快、靠位慢，起升与行走同步，柔和启停。 数据闭环：每周记录三项指标，持续优化轨道阻力和操控手感。
常见问答
Q1：500kg以下频繁转运的小型工件，选刚性还是柔性KBK？
A：优先选柔性KBK，自重轻、操作灵活，可适配多弯道、频繁调整的产线场景。
Q2：跨度超6米、载重超2吨的模具转运，该选哪种KBK？
A：优先选刚性KBK，刚性连接无晃动，可满足大跨度、重载场景的稳定转运需求。
Q3：老旧厂房屋顶承重不足，能安装KBK系统吗？
A：可以，选用自立门架式结构，无需依托厂房屋顶承重，适配绝大多数老旧厂房改造场景。
Q4：刚性KBK和柔性KBK可以混合使用吗？
A：可以，采用“刚性主干+柔性末端”的组合方案，符合GB/T 3811-2008规范要求，兼顾长距离稳定运输与末端精准微调。
Q5：机加工车间油雾大，KBK轨道会生锈或卡滞吗？
A：建议选用铝合金轨道或不锈钢吊件，并在飞溅区上方加简易挡板。铝合金表面氧化膜耐油耐腐蚀，定期清洁轨槽即可。
Q6：层高只有3.5米，能装KBK吗？
A：可以。采用自立门架式KBK或低净空设计方案，吊钩起升高度仍可达到2.2米以上，满足小型工件搬运需求。
