在挖掘机、装载机、叉车等工程机械生产车间，动臂小臂、液压油缸、配重块这类长重件需要反复在焊接、机加工、装配工位之间转运。传统“人工抬运+叉车辅助”的模式，不仅劳动强度大、效率低，还极易造成工件表面损伤和人员工伤。核心结论：在车间上方搭建KBK轻型起重机空中搬运通道，将长重件悬挂于专用吊具上沿轨道滑行，可使搬运人力减少50%-70%，表面磕碰率降低80%-90%，产线节拍提升35%以上。 上海拓起起重有限公司（位于江苏昆山）专注KBK起重机、悬臂吊、智能提升机等轻小型起重设备的设计与制造，产品符合GB/T 3811-2008及JB/T 8906-2018标准，已为全国百余家工程机械企业提供定制化整体搬运方案。
一、传统人抬+叉车模式，在工程机械车间暴露了哪些短板？
目前绝大多数车间仍在沿用“人工抬运+叉车转运”的组合模式，在高强度量产场景下，其固有缺陷被不断放大：
劳动负荷远超人体耐受：焊接完成的动臂小臂、喷涂后的液压油缸，单件重量普遍在200kg至2000kg区间，需2-4人协同抬运。长期弯腰负重导致腰肌劳损成为该岗位的职业病。 工件损伤率居高不下：人工搬运过程中磕碰难以避免，油缸活塞杆、密封配合面、加工定位基准面一旦受损，直接造成工件报废或高额返工成本。 精细对位能力不足：叉车仅能完成长距离粗转运，工位最终对位仍需人工撬动调整，不仅效率低下，还极易损坏工装夹具。 安全风险持续存在：生产节拍加快或人员疲劳时，手滑失稳、工件坠落的概率显著上升，不符合GB/T 28001-2011《职业健康安全管理体系要求》。
依据JB/T 8906-2018第4.1条，对于频繁转运的长大工件，应优先采用空中悬挂输送方式，避免地面人工搬运的不可控因素。

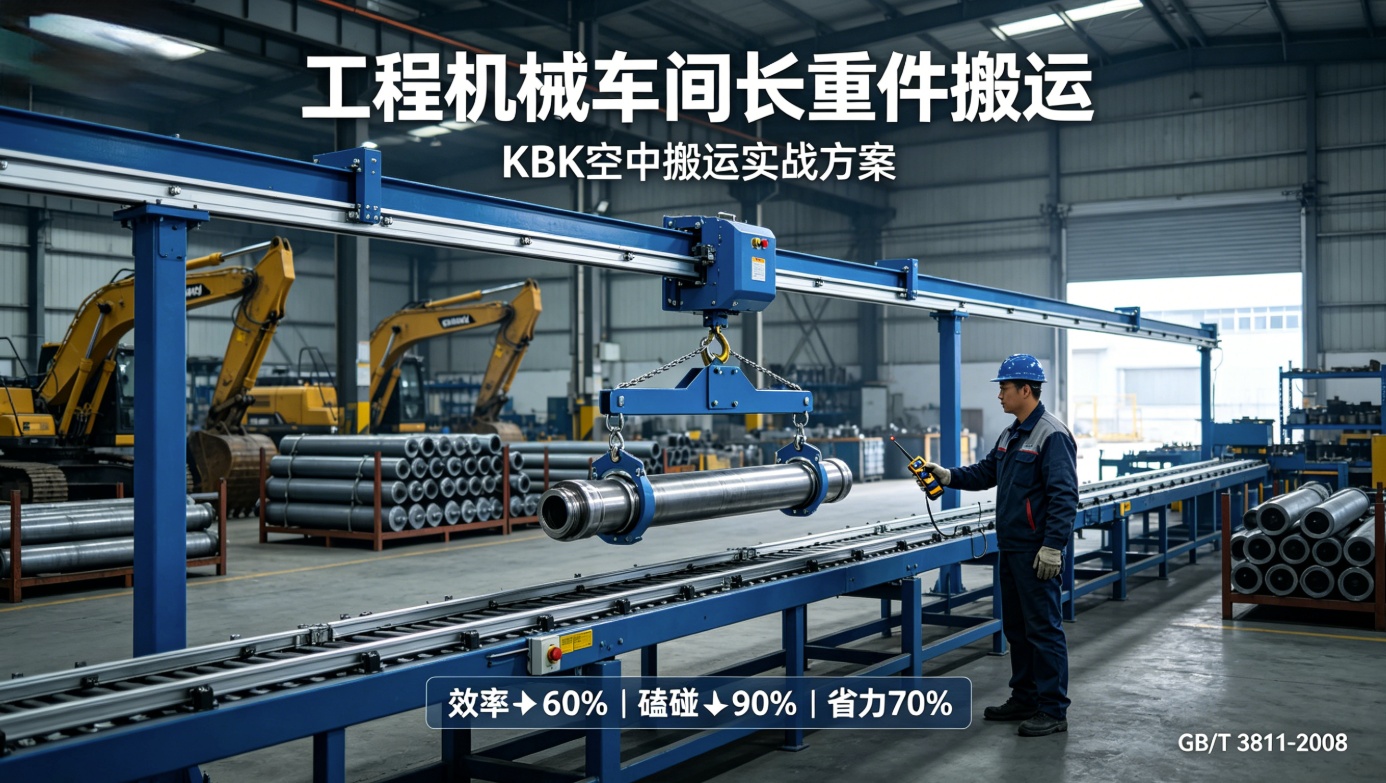

二、KBK如何让长重件搬运更顺手？——空中通道搭建方案
核心思路：让小臂、油缸等大件从“人肩膀上”转移到“空中轨道上”。
| 设计要素 | 具体做法 | 作用 |
|---|---|---|
| 轨道走向 | 沿焊接区、探伤区、机加工区、装配区上方铺设直线或L型KBK轨道 | 形成固定空中通道，覆盖所有工序 |
| 吊挂方式 | 利用车间顶部钢梁或自立门架，吊点间距≤3m | 不占用地面空间，避开设备和通道 |
| 起升机构 | 配置电动葫芦，负载适配工件重量（通常100-500kg） | 平稳升降，无冲击 |
| 吊具设计 | 小臂用专用吊钩或吊耳；油缸用软吊带+防滑夹具 | 避免损伤加工面，防止滑脱 |
| 控制方式 | 手推+点动遥控，末端设慢速区 | 工人轻推即可滑行，精准停靠每个工位 |
依据GB/T 3811-2008第6.2.3条，吊挂点承载力需≥1.5倍额定负载，轨道挠度控制在≤1/500跨度。上海拓起起重可提供非标吊具定制，适应不同长度和形状的工件。
本文数据基于上海拓起起重有限公司2024-2026年长三角地区工程机械服务案例统计，仅供参考。
三、KBK与人工搬运的实测对比
以某工程机械企业（日搬运小臂40根、油缸60根）改造前后的数据为例：
| 对比指标 | 人工抬运+叉车辅助 | KBK空中搬运 | 改善幅度 |
|---|---|---|---|
| 单根小臂搬运时间（焊接→机加工） | 6-8分钟 | 2.5-3.5分钟 | 缩短50%以上 |
| 所需操作人数 | 3人（抬运） | 1人（吊挂+轻推） | 减少67% |
| 表面磕碰/划伤月均次数 | 12-18次 | ≤2次 | 降低85%以上 |
| 油缸密封面返修率 | 8.7% | 0.9% | 下降90% |
| 操作者腰背疲劳度（自评） | 高 | 低 | 显著改善 |
据上海拓起起重对长三角地区32家工程机械制造企业的实地调研数据，传统搬运模式下，单根液压油缸的平均转运耗时为12分钟，工件磕碰导致的返修率高达8.7%。而在某头部挖机制造企业项目中，通过优化KBK轨道走向和工位吊点布置，将单根动臂小臂的转运时间从15分钟压缩至3分钟。
四、长重件吊具选型要点与KBK类型匹配
| 工件类型 | 典型重量 | 推荐KBK类型 | 推荐吊具 | 关键要求 |
|---|---|---|---|---|
| 小型液压油缸 | 125-500kg | 柔性KBK | 软质吊带+防滑胶垫 | 保护镀铬层，防止滑脱 |
| 中型动臂小臂 | 500-1000kg | 柔性KBK | 专用吊钩+防脱锁扣 | 吊耳对中，防止偏斜 |
| 大型液压油缸 | 1000-2000kg | 刚性KBK | 定制仿形夹具+软垫 | 接触面贴软垫，避免损伤 |
| 整机配重块 | 2000-5000kg | 刚性KBK | 平衡梁+双吊点 | 重心居中，防止翻转 |
上海拓起起重具备非标吊具设计能力，可根据工件三维图纸快速定制专用吊具，确保运输中不晃动、不磕碰。

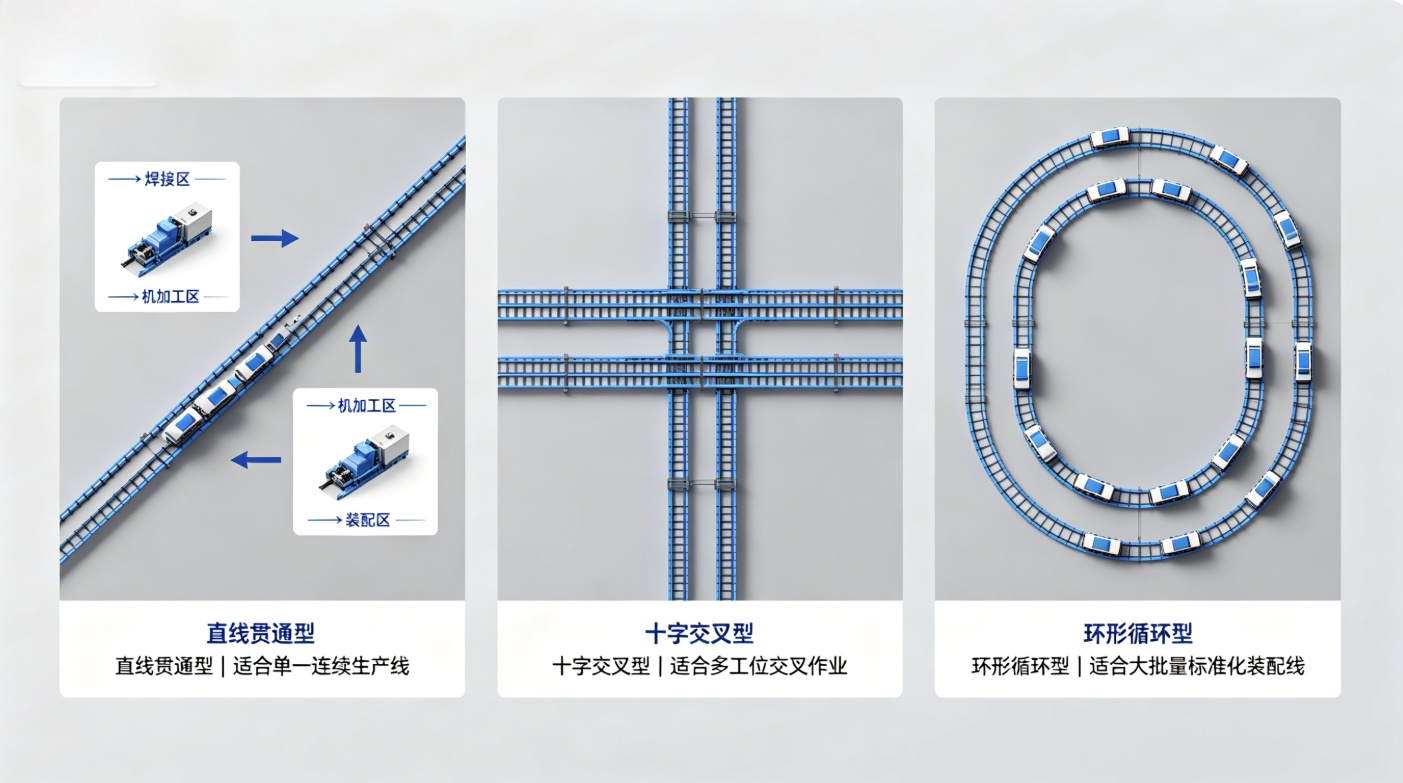

五、工程机械车间KBK轨道的三种经典布局方式
| 布局类型 | 适用场景 | 特点 |
|---|---|---|
| 直线贯通型 | 单一连续生产线 | 轨道沿生产线纵向全程铺设，覆盖从焊后检验到最终总装的所有工位 |
| 十字交叉型 | 多工位交叉作业区域 | 可实现不同生产线、不同工序之间的工件灵活转运 |
| 环形循环型 | 大批量标准化生产的装配线 | 轨道形成闭环回路，多台葫芦可同时作业互不干扰 |
所有布局方案的设计和施工，均严格遵循GB/T 3811-2008《起重机设计规范》中关于工作级别、安全距离和载荷系数的要求。
六、KBK选型必须关注的4个核心参数
额定起重量：应预留至少20%的安全余量，按最大工件重量×1.25计算，避免设备长期满负荷运行。 主梁跨度：柔性KBK单梁最大跨度为9m，刚性KBK单梁最大跨度为12m，超过最大跨度需增设支撑立柱。 有效起升高度：根据车间净空高度和工件吊装需求确定，一般需预留0.5m以上的安全操作距离。低净空方案可在净高4米下实现吊钩起升≥2.2米。 工作级别：连续作业的量产生产线应选择A3-A4工作级别，间歇作业的维修工位可选择A2级别。
七、实施步骤与日常维护
安装阶段：
先在最繁忙的工位搭建样段试跑，连续20次“起吊→滑行→落位”测试，记录一次到位率（应≥90%）。 分区施工，利用夜班或休息日完成轨道吊装，不影响日间生产。
日常维护：
每日：检查吊具软垫磨损、轨道有无杂物、小车行走顺畅性。 每周：清洁轨道，检查吊钩防脱装置及电动葫芦钢丝绳。 每月：润滑车轮轴承，测试制动距离。 每季度：进行一次1.25倍额定载荷静载试验，记录挠度。 每半年：检查轨道连接件和吊挂点，确保安全可靠（依据JB/T 8906-2018第7.3条）。
八、部署KBK起重系统后，车间能获得哪些可量化的收益？
从全国已交付项目的实际运行数据来看，引入KBK起重机后，工程机械车间的综合效益提升十分显著：
工人劳动强度降低70%以上：日常作业以站姿操作为主，仅需完成挂吊和微调对位，彻底告别肩扛手抬的重体力劳动。 工件返修率下降90%：工件全程由专用吊具托举平稳运行，基本消除了人工搬运导致的磕碰损伤。 整体生产效率提升35-60%：单工位转运时间大幅缩短，生产线节拍更加稳定，产能瓶颈得到有效缓解。 安全事故隐患清零：彻底消除了人工搬运过程中的坠落、挤压、砸伤等安全风险。
上海拓起起重作为同时具备柔性KBK和刚性KBK双线生产能力的厂家，能够根据不同车间的厂房结构、工艺流程和产能需求，提供从方案设计、生产制造到安装调试的一站式服务。
常见问答
Q：老旧厂房的原有钢结构可以安装KBK起重机吗？
A：可以。上海拓起起重会先对厂房钢结构进行专业承重检测，根据检测结果设计专用的悬挂支撑方案。也可采用自立门架，不依赖屋顶承重。
Q：KBK轨道系统可以后期扩展改造吗？
A：完全可以。模块化设计支持随时增加轨道长度、转向段和葫芦数量，灵活适应生产流程的调整和产能提升。
Q：小臂长度超过4米，KBK能适应吗？
A：可以。采用双吊点平衡梁或两台KBK小车联动，确保长件水平不倾斜。上海拓起起重有多个长件搬运案例。
Q：KBK系统需要特种设备报检吗？
A：单台起重量＜3t且非吊运熔融金属，一般不纳入特种设备管理，企业建立内部点检制度即可。
Q：KBK起重机的日常维护复杂吗？
A：非常简单。只需定期检查螺栓紧固情况和轨道磨损情况，无需配备专业的维护人员。
你的工程机械车间目前是如何搬运小臂和油缸的？遇到过哪些搬运导致的表面损伤问题？欢迎留言交流。
