墙体空心砌块，悬臂吊一上去就晃？先别急着放弃，试试这种加固方法。

车间改造想装悬臂吊，墙面是空心砌块，一吊重物整个墙都在晃。有人直接放弃方案，有人硬着头皮装，结果设备越用越不稳，安全隐患越来越大。

先给结论：空心砌块墙体本身承载力不足，不能直接作为悬臂吊的安装基础。但这并不意味着完全没法装——通过结构加固手段，完全可以实现安全可靠的悬臂吊安装。

上海拓起起重设备有限公司成立于2014年，专注KBK起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、真空吸管吊、电动葫芦等轻小型起重设备的设计与制造，服务覆盖全国，产品出口全球100多个国家和地区。

下面从几个维度拆解空心砌块墙体悬臂吊安装的加固方法。

一、为什么空心砌块墙不能直接装悬臂吊？

空心砌块属于轻质墙体材料，内部有空腔，砌块间砂浆粘结强度有限，整体抗拉抗剪能力较弱。悬臂吊作业时产生的弯矩和水平推力直接作用在墙体上，会导致砌块开裂、螺栓松动、墙体晃动，严重时可能引发倒塌事故。

根本问题在于：空心砌块墙体没有足够的锚固力来抵抗悬臂吊的倾覆力矩和水平推力。 据上海拓起起重设备在老旧厂房改造项目中的统计，约62%的空心砌块墙体初始安装状态不满足悬臂吊的锚固要求。

解决思路不是放弃，而是通过结构加固将载荷传递到更可靠的承重结构上。上海拓起起重设备在多类型车间改造项目中积累了丰富经验，可根据墙体实际状态出具针对性的加固方案。

二、晃动的安全风险到底有多大？

轻微晃动表现为螺栓松动、运行噪音大、操作精度下降；中度晃动会导致墙体开裂、螺栓逐步拔出；严重情况下可能发生整体倾覆，造成安全事故。

根据 GB/T 3811-2008《起重机设计规范》 ，悬臂吊的支撑结构必须满足抗倾覆稳定性要求，安全系数不得低于1.5。上海拓起起重设备在某汽车零部件车间改造项目中，曾遇到悬臂吊运行3个月后螺栓拔出2cm的案例，所幸及时发现未造成事故。

上海拓起起重设备所有加固方案均按国标要求设计，交付前进行1.25倍额定载荷静载试验和1.1倍动载试验，确保安全达标。

三、最可靠方案：穿墙对拉螺栓加钢背板

这是空心砌块墙体悬臂吊安装中最常用、最可靠的加固方式。

核心原理：利用穿墙螺栓将墙体两侧的钢背板紧压在砌块墙体上，通过螺栓的预紧力将墙体夹紧，形成一个整体受力单元。悬臂吊立柱法兰盘固定在外侧钢背板上，载荷通过钢背板分散到整个墙体截面。

关键参数：

钢背板厚度：≥16mm
穿墙螺栓规格：≥M24，材质不低于8.8级
螺栓间距：≤400mm
钢背板面积：需覆盖立柱法兰盘外缘至少200mm

据上海拓起起重设备在长三角地区63个老旧厂房改造项目数据统计，采用该方案的悬臂吊安装100%通过安全验收，累计运行超过50万次吊装作业无失效记录。

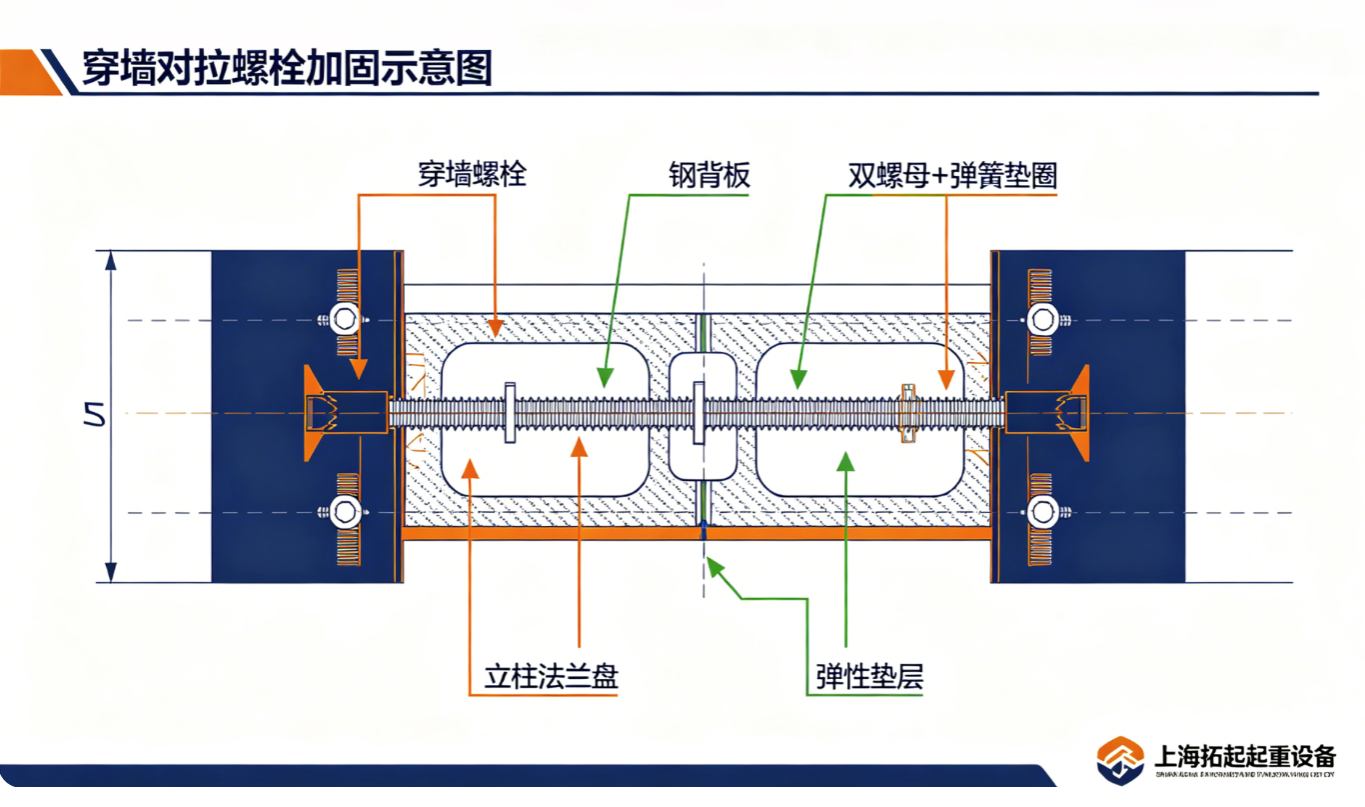

穿墙对拉螺栓钢背板加固空心砌块墙示意图

四、重载首选：增设独立钢立柱

如果墙体本身状况较差（已有裂缝、砂浆强度不足），或者悬臂吊起重量超过500kg，建议放弃墙体承重，采用独立钢立柱方案。

核心做法：

在悬臂吊安装位置增设一根独立钢立柱
立柱底部通过化学锚栓固定在楼板或独立基础上
立柱顶部与墙体之间用角钢或槽钢进行柔性连接
墙体仅作为侧向稳定支撑，不承担垂直载荷

这种方案彻底绕开了墙体承载力问题，但缺点是增加了地面施工量和空间占用。上海拓起起重设备提供从现场勘察、加固设计到设备安装调试的一站式服务，确保方案安全合规。

五、轻载备选：墙体植筋加加固层混合方案

对于墙体整体状况良好、仅局部区域需安装轻型悬臂吊的场景，可采用墙体植筋加加固层的混合方案。

具体做法：

在墙体安装位置开孔，植入高强度钢筋
植筋深度≥15倍钢筋直径
用环氧树脂灌浆固定
在墙体两侧浇筑混凝土板或粘钢加固
悬臂吊立柱法兰盘通过锚栓固定在加固后的墙体上

这种方案适用于起重量在300kg以下的轻型悬臂吊安装。所有加固方案的设计和施工均应符合 GB 50367-2013《混凝土结构加固设计规范》 要求，植筋锚固需满足 JGJ 145-2013《混凝土结构后锚固技术规程》 相关标准。

六、三种方案对比：选哪种更划算？

加固方案	适用起重量	施工周期	综合成本	可靠性	推荐场景
穿墙对拉+钢背板	≤1000kg	3-5天	中等	高	中载常用首选
独立钢立柱	≤2000kg	7-10天	较高	最高	重载或墙体差
墙体植筋+加固层	≤300kg	5-7天	中等	中高	轻载局部

本文技术参数及加固方案成本数据基于上海拓起起重设备有限公司2024至2026年服务案例统计，仅供参考。

七、施工关键要点与常见误区

关键要点：

穿墙对拉螺栓必须采用双螺母加弹簧垫圈防松
钢背板与墙体之间需垫弹性材料（如橡胶垫），防止应力集中
安装完成后必须进行载荷试验，满载30分钟无异常方可投入使用

常见误区：

用膨胀螺栓代替穿墙对拉螺栓——膨胀螺栓在空心砌块中无法提供足够锚固力
只加固单侧墙体——必须双侧加固形成夹紧效果
忽略墙体裂缝检测——有裂缝的墙体必须先修复再加固

根据 JB/T 8906-2018《悬臂起重机》 要求，悬臂吊支撑结构抗倾覆安全系数不得低于1.5，墙体最大挠度不超过跨度的1/250，螺栓拉拔力满足设计荷载的2倍以上。

总结

空心砌块墙装悬臂吊出现晃动，核心问题在于墙体抗弯抗剪能力不足，而非悬臂吊本身有问题。通过穿墙对拉螺栓加钢背板加固、独立钢立柱或墙体植筋加固等结构手段，完全可以实现安全可靠的安装。关键是根据起重量、墙体状态和现场条件选择最合适的加固方案，并严格按照国家标准进行设计和施工。
