在电子制造业的无尘车间里，SMT贴片线上的电路板、陶瓷基板等精密元件，虽然个头不大，却极其“娇气”——怕摔、怕弯、怕划伤，还怕沾染灰尘。许多车间至今仍靠人工端着托盘、推着小车在SMT线、检测台、老化架之间来回奔波，搬运中的颠簸和碰撞直接影响产品良率和生产节奏。核心结论：在SMT线和检验区上方部署轻型KBK柔性起重机，将托盘悬挂于空中轨道上，可实现无震动、无磕碰、低粉尘的平稳输送，显著降低元器件损伤风险，提升产线节拍稳定性。 上海拓起起重有限公司专注KBK柔性起重机、悬臂吊、智能提升机等轻小型起重设备的设计与制造，产品符合GB/T 3811-2008及JB/T 8906-2018标准，已为多家电子制造企业提供无尘车间搬运解决方案。
一、SMT线小板材搬运的“隐形痛点”：轻≠好摆弄
不少管理者觉得“板子轻，人工搬没问题”，但在实际生产中却暴露出三大隐忧：
托盘颠簸导致元器件松动：人工推车经过门槛、拐角或地面不平处，托盘内的电路板相互碰撞，容易引发微小焊点开裂、元器件移位，在0201、01005等微型元件上尤为突出。 无尘服限制操作灵活性：员工穿着无尘服，动作本就受限，还要频繁弯腰端托盘、推小车，长时间作业容易疲劳，且增加手部接触污染的风险。 搬运路径长、节拍不可控：从贴片机出口到AOI检测、再到老化架和包装区，工序间依赖人工周转，节拍完全取决于个人速度，容易造成产线堵塞或等待。
依据JB/T 8906-2018第4.1条，对于洁净环境下的高频次、轻载物料转运，应优先采用空中输送方式，避免地面污染和碰撞隐患。
二、轻型KBK如何构建“空中平稳通道”？
核心思路：将托盘从地面“挂”到空中，沿工艺路线形成一条固定、平稳的空中环线。
| 设计要素 | 具体做法 | 作用 |
|---|---|---|

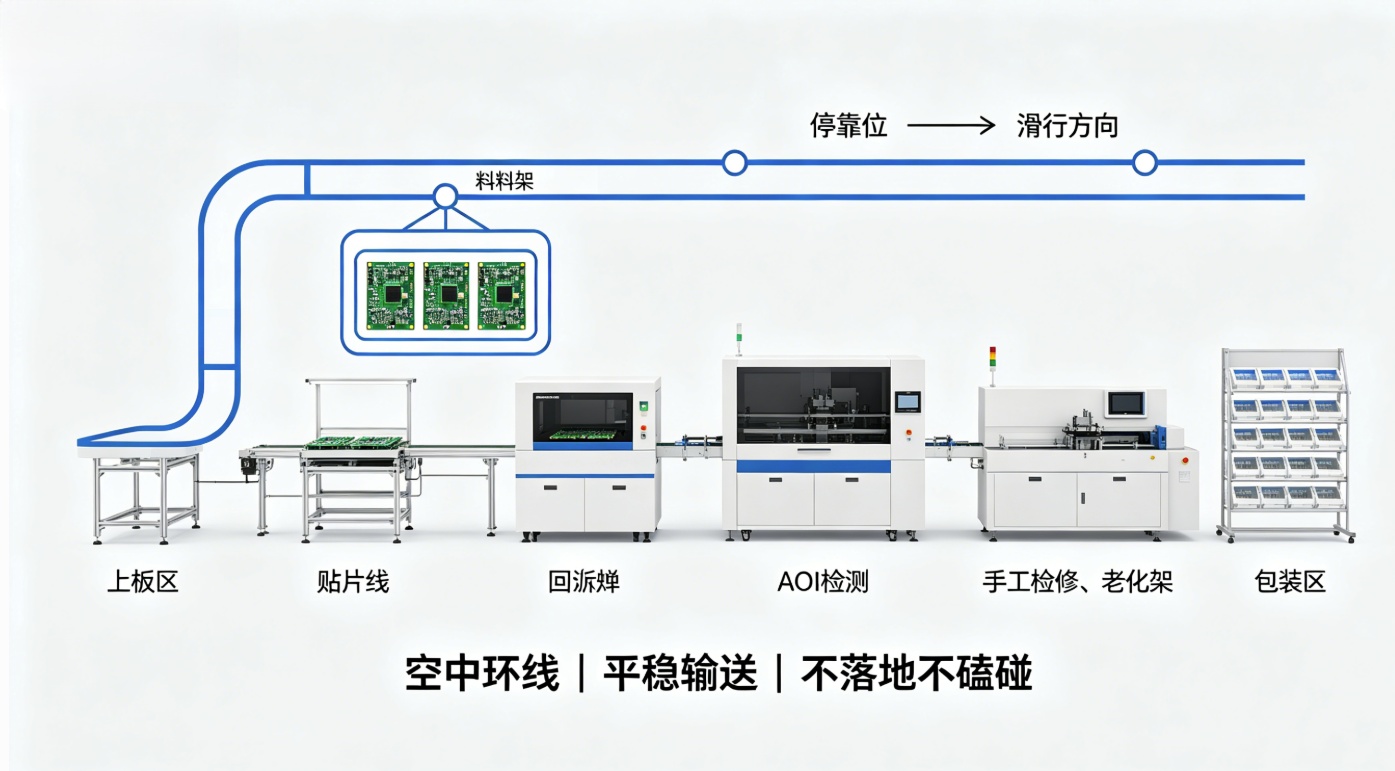

| 轨道走向 | 沿上板区、贴片线、回流焊出口、AOI检测、手工检修、老化架等关键工位铺设轻型铝合金轨道 | 形成环形或直线型空中路线，覆盖所有工序 |
| 吊挂方式 | 利用车间顶部钢梁或自立门架，吊点间距≤2.5m | 不占用地面，避开设备与人员通道 |
| 起升机构 | 配置低噪音电动葫芦或手动小车，负载适配托盘重量（通常5-30kg） | 平稳升降，无冲击 |
| 吊具设计 | 定制专用料架或托盘托架，四角设软质限位柱 | 固定电路板，防止运输中滑动 |
| 控制方式 | 手推+点动遥控，末端设缓冲停靠位 | 工人轻推即可滑行，精准停靠每个工位 |
依据GB/T 3811-2008第6.2.3条，吊挂点承载力需≥1.5倍额定负载，轨道挠度控制在≤1/500跨度。在无尘车间环境中，建议采用阳极氧化铝合金轨道，表面无涂层脱落风险，且易于清洁。
本文数据基于上海拓起起重有限公司2024-2026年长三角地区电子制造服务案例统计，仅供参考。
三、KBK与人工搬运对比：效率与品质双提升
以某电子厂SMT车间（日产5000片，单条SMT线）改造前后的实测数据为例：
| 对比指标 | 人工托盘车搬运 | KBK空中搬运 | 改善幅度 |
|---|---|---|---|
| 单次搬运时间（出板→AOI） | 45-60秒 | 20-30秒 | 缩短50% |
| 托盘内板件碰撞频次（每百次） | 12-18次 | ≤1次 | 降低90%以上 |
| 元器件脱焊返修率 | 1.2% | 0.3% | 下降75% |
| 操作人员数量 | 2人（端托盘+推车） | 1人（挂料+轻推） | 减少50% |
| 无尘服内操作疲劳度 | 高 | 低 | 明显改善 |
上海拓起起重在某长三角电子企业SMT线部署的KBK系统，连续运转6个月，无尘车间内粉尘颗粒测试仍达到Class 1000标准，且未发生因搬运导致的元器件损伤。
四、无尘车间KBK选型的特殊要求
电子无尘车间对设备有严格的洁净度、防静电、耐腐蚀要求，选型时需重点关注：
轨道与吊具材质：优先选用铝合金轨道、不锈钢紧固件、防静电涂层轮组。上海拓起起重可提供全套防静电KBK方案，表面电阻≤10⁶Ω。 润滑与密封：采用无尘润滑脂（食品级或真空级），所有轴承密封设计，防止油脂挥发污染环境。 噪音控制：选择低噪音电动葫芦（≤65dB）及静音车轮，避免干扰精密测试工位。 安装方式：使用自立门架，不与车间顶部设备冲突，且便于未来产线调整。
据上海拓起起重实践数据，其防静电KBK方案已在多个3C电子、医疗设备洁净车间成功应用，运行一年未见精度衰减。
五、实施要点与日常维护
安装阶段：
先在小范围内做样段试跑，连续20次“上板→运输→下板”测试，记录一次到位率（应≥95%）。 分区施工，夜间完成轨道吊装，白天恢复生产。
日常维护：
每日：检查吊具软垫磨损、轨道积尘情况、小车行走顺畅性。 每周：清洁轨道表面，使用无尘布蘸酒精擦拭。 每月：检查紧固件扭矩，润滑车轮轴承（无尘润滑脂）。 每季度：测试1.25倍额定载荷下的制动距离，校准限位开关。
依据JB/T 8906-2018第7.3条，洁净环境KBK每半年应进行一次静电泄放检测，确保防静电性能。
六、行业通用选型方案：四步搭建SMT线空中平稳通道
现场测绘与工序分析：标注SMT线各工位位置、周转路线、托盘尺寸及最大载重。 轨道与吊具设计：沿主要工序铺设直线或环形轨道，根据PCB板形状定制限位托盘架。 安装调试与人员培训：培训操作员掌握“点动升降+轻推滑行”，避免冲击。 持续优化与台账管理：记录每日搬运次数、异常情况，定期复测精度。
上海拓起起重有限公司可提供从现场勘测、方案设计、设备制造到安装调试的全流程服务，满足电子无尘车间对洁净、防静电、高精度的特殊需求。
常见问答
Q：KBK轨道会不会产生粉尘，影响无尘车间环境？
A：采用阳极氧化铝合金轨道和密封车轮，正常使用下几乎无粉尘脱落。上海拓起起重方案已通过Class 1000洁净度验证。
Q：PCB板有多种尺寸，吊具能通用吗？
A：可设计可调节宽度的托盘架，或配置快换接口，换型时间≤30秒。
Q：KBK系统需要定期校准吗？
A：建议每季度检查一次轨道水平度和车轮磨损，每半年校准限位开关。
Q：无尘车间内安装KBK是否需要停产？
A：采用自立门架+夜间施工，可不影响白天正常生产。
